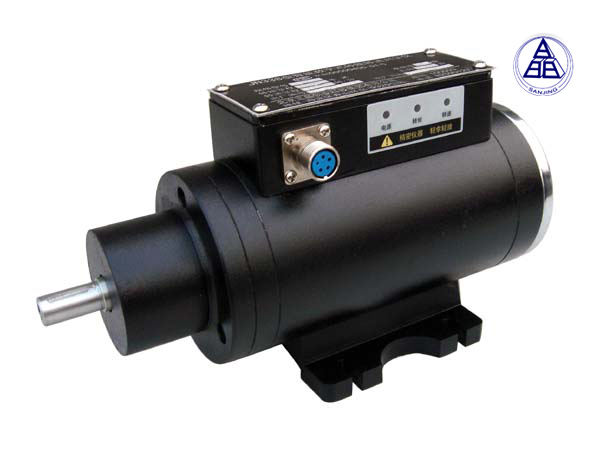

V型傳感器是為了克服傳感器旋轉時的摩擦力矩而特殊設計的一種傳感器．適合測量范圍在0.01-1N·M之間的轉矩，本傳感器特分為測試端、輔助端。

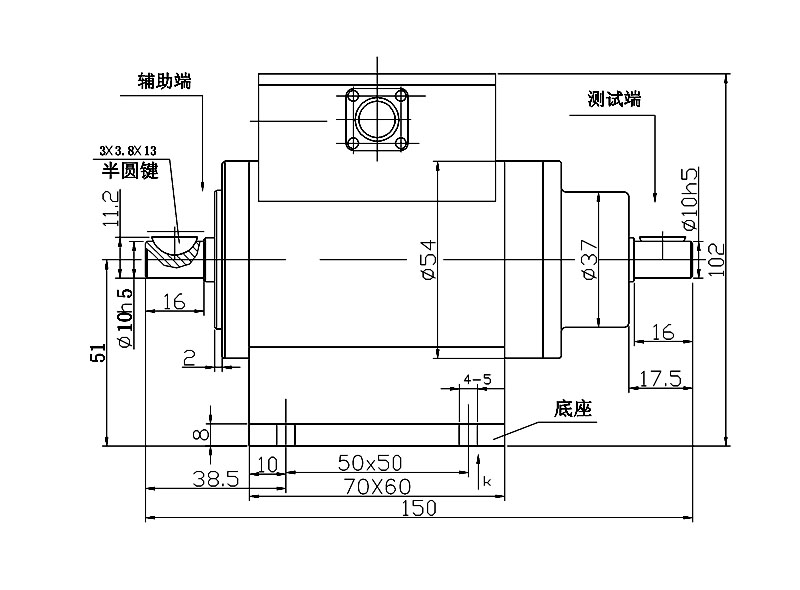

外形尺寸圖：

技術參數：

轉矩不準確度：0.1-0.2% F·S
滯后：≤0.1%F·S
線  性： ≤0.1%F·S
重復性：≤0.1%F·S
轉  速： ≤9000rpm
絕緣電阻：≥200MΩ
工作溫度：-20～60℃
相對濕度：≤90%RH

零轉矩頻率輸出：10KHz
正向轉矩滿量程頻率輸出：15KHz
反向轉矩滿量程頻率輸出：5KHz
應變計動態應變波的響應時間：3.2×10^-6S
轉速輸出信號（光電碼盤式）：60-120個脈沖/轉 標準配置
轉速輸出信號（旋轉編碼器式）：900-個脈沖/轉 選配
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA
傳感器功耗：4W

若您需要的轉速超過最高轉速，請選用AG型扭矩傳感器。

傳感器量程分檔：10Nm,5Nm,3Nm,2Nm,1Nm,0.5Nm,0.2Nm

本產品適合于小量程（10Nm以下）高精度測量扭矩的場合

安裝方法詳見隨機攜帶的產品使用說明書。
